검토대상

• 검토대상

  현장명	적용지역	공장등 MH250W	합계
  	공장	20EA	20EA

개선방안

• 개선방안

  구분	개선 전	개선 후
  조명TYPE
  사양	MH250W	LED110W
  램프수명	7,000h	40,000h
  점등시간	10분이상	0.1초
  교체주기	1.7년 (일 12Hr 기준)	9.1년 (일 12Hr 기준)
  ▶ 작업현장 조도 향상     ▶ 에너지비용 절감     ▶ 조명 유지/보수 비용 절감

메탈공장 등

• 메탈공장

  NO	원안
  Type	메탈 팬던트
  Lamp	MH250W
  Color 온도	6,000K 이상
  Size	Ø415 H337
  Total Flux	13,000lm
  Life Time	7,000

•

• 특징
• 소비전력 : 270W
• 효율 : 62.5lm/W
• 연색성 : 65 ~ 75Ra
• 자기식 안정기
• Beam각도 : 90도
• 무게 : 안정기 4kg + 등기구 3kg = 7kg
• 방전관 발열로 인한 방전관 퇴화
•

LED공장 등

• LED공장

  NO	변경안

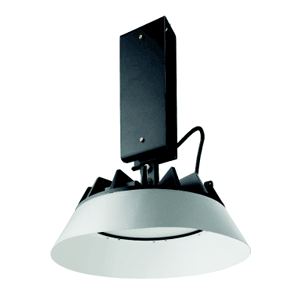

  Type	LED 팬던트
  Lamp	LED110W
  Color 온도	5,700K 이상
  Size	Ø400 H110
  Total Flux	11,000lm
  Life Time	40,000

•

• 특징
• 소비전력 : 110W
• 효율 : 100lm/W
• 연색성 :75Ra 이상
• Beam각도 : 110도
• 경량화모델 : 4.8kg
• 방전관 발열로 인한 방전관 퇴화
•

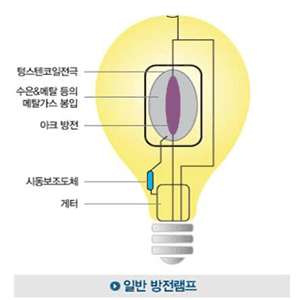

  메탈램프는 필라멘트 방전관에서 빛을 내기 때문에 높은 열에 방전관이 손상을 입어 수명이 짧다.
  LED 조명기구는 전자이동에 의한 발광으로 수명이 반 영구적이다.



메탈램프 vs LED램프

• 메탈렘프 LED램프

  구분	MH Lamp	LED램프
  램프수명	7,000Hr	40,000Hr
  안정기수명	12,000Hr
  사양	MH250W	LED110W
  실 소비전력	275W (안정기 효율 반영)	110W
  색온도	6,000K 이상	5,700K
  연색성	65 ~ 75Ra	75Ra
  눈부심	점광원 (눈부심이 높다)	면광원 (눈부심이 낮다)
  램프발열	350 ~ 450℃	50 ~ 100℃
  점등시간	10분 이상	0.1초
  광속유지율	초기와 말기 광속변화 심함	초기와 말기 광속변화율 0.7 이상
  광원형태	균일한 조도 유지 어려움 방전관 발열로 인한 방전관 퇴화	균일한 조도 분포로 구조물 간섭에 따른 조감도 감쇄 유리

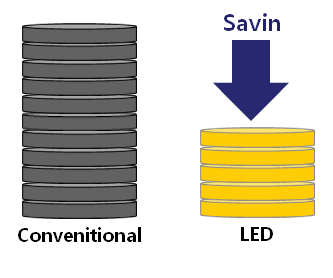

Energy Saving

기존 조명기구를 대체할 경우 에너지 비용 60% 즐감이 가능한 고효율 제품

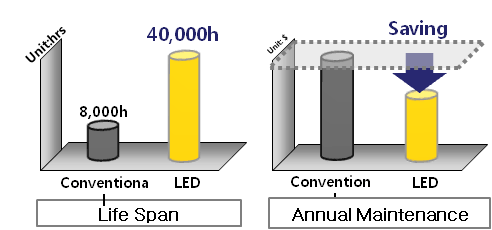

Low maintenance Fee - Long life span

1일 12시간 사용할 경우, 10년이상 교체없이 오래 사용할 수 있어 유지보수 비용이 저렴하고 경제적

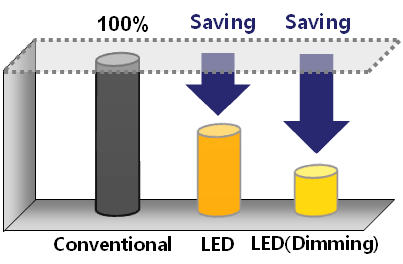

Dimming Additional saving

조도 센서를 이용한 디밍제어가 전기 사용량을 감소시켜 70%의 에너지 절감이 가능

Low Co2 emission

무수은으로 지구환경과 인체에 해가 없으며, 연간 CO2 배출량을 감소시킨 친환경 조명

• LED램프 비교 종합

  구분	메탈할라이드 등기구	LED 등기구	비고
  램프소비전력	250W	110W
  시스템 소비전력	275W	110W	60% 전력절감
  광효율	80lm/W(fixture eff. 65%) → 52lm/W	100lm/W
  충 출력 광속	250 x 80 x 0.65 ≒ 13,000 lm	11,000lm
  색온도	6,000K 이상	5,700K
  빔각	확산형 (90deg 이상)	115deg
  Weight	7.0kg 3.0kg(안정기함, 반사갓) + 4.0kg(안정기)	4.8kg	2.2kg 경량화

• 연간전력요금 절감내역

  구분	개선전	개선후
  	천정등	MH250W
  	천정등	LED110W
  수량 (SET)	20	20
  소비전력 (kW)	0.275	0.110
  전체용량 (kW)	5.5	2.2
  점등시간 (H/일)	12	12
  점등일수 (일/년)	365	365
  연간전력소비량 (KWH/년)	24,090	9,636
  전력요금단가 (원/KWH)	100	100
  전력비 합계 (원)	2,409,000	963,600
  전력 절감액 (연간)	1,445,400

• 연간 유지관리비 절감내역

  구분		천정등
  		MH400W
  		램프	안정기
  수량 (SET)		20
  보수주기 (년)		1.60 (수명 7000Hr)	2.74 (수명 12000Hr)
  연 보수수량 (SET)		12.5	7.3
  자제비 (A)	단가	25,000	40,000
  	자재비	312,500	292,000
  	소계	604,500
  인건비 (B)	단가	50,000	50,000
  	인건비	625,000	365,000
  	소계	990,000
  합계		1,594,500
